HT-Hi3531DV100定制開發套件

主要特點：

1、處理器支持8*1080P@30FPS視頻編解碼

2、支持4路SDI，2路HDMI輸入(4k@30)

3、硬件接口豐富，開發資料齊全

產品簡介采購方法

產品介紹

1.產品簡介

Hi3531DV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi3531D核心板設計的一款海思嵌入式開發板。Hi3531DV200處理器核心采用大小核架構，處理核心由ARM Cortex A9 雙核@1.4GHz組成，處理性能強悍。

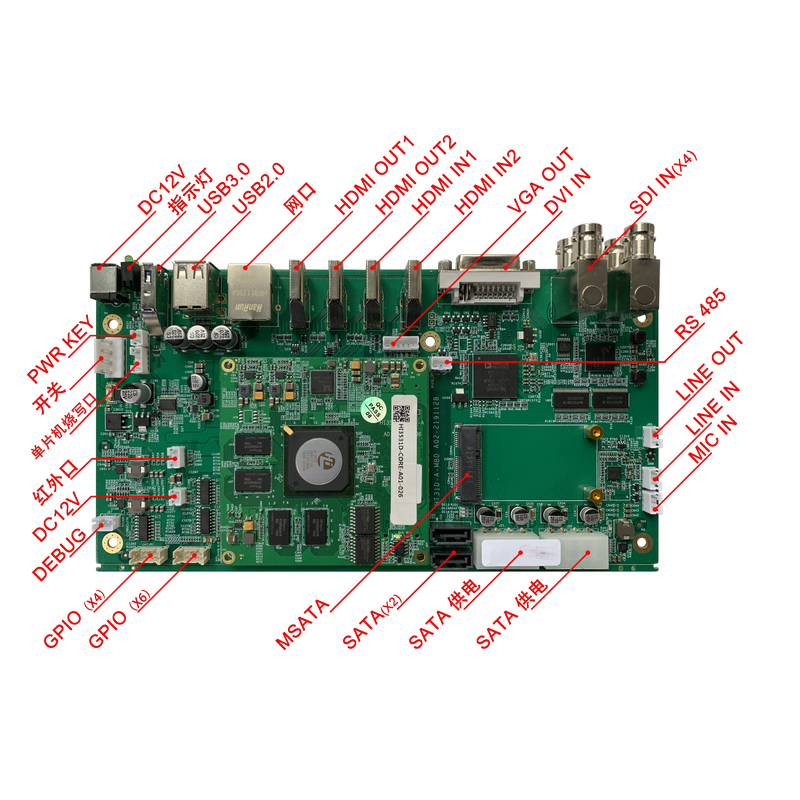

Hi3531DV100定制開發板提供4K@30 HDMI輸入、4K@30 HDMI輸入、4K@30輸出、1080P@60輸出、1080P SDI 輸入、1080P DVI 輸入、 USB3.0、USB2.0、SATA、2路10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。

產品規格

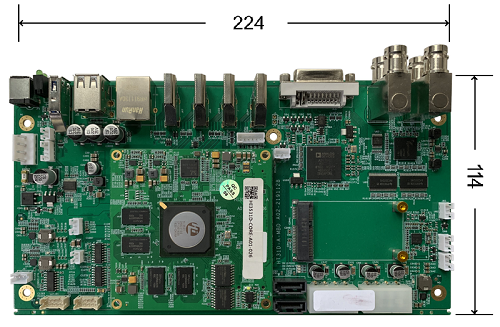

機械尺寸

b995

Hi3531DV100定制開發-機械尺寸圖

硬件規格參數

項目	類型	型號參數	說明
核心配置	處理器	Hi3531DV100	MPU	ARM Cortex A9 雙核@1.4GHz
	存儲	內存	DDR	DDR3*4 2GB
		存儲	SPI Nand	2Gb
			SPI NOR	32M
	連接器	BTB連接器	間距0.5mm，220Pin
板載功能	電源	電源輸入	DV12V/2A
接口	視頻輸出	HDMI	原生HDMI2.0接口
	以太網	J5-RJ45	1000M/100M/10M
	硬盤存儲	CON1-SATA	SATA 6Gbps
	視頻輸入	7	2HDMI(4k30),1DVI,4*SDI
	視頻輸出	2	1HDMI(4k30),1HDMI(1080P)
	音頻	1	I2S數字接口
	以太網	1	千兆(板載)
	I2C	2
	SPI	1
	485	1	Uart1
	USB2.0	2
	USB3.0	1
	GPIO	若干	復用IO
	SATA	2	SATA3.0 (板載)
	其它IO	8
工作環境	操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）

軟件規格參數

Linux	Uboot	版本	U-Boot 2016.11
		啟動方式	支持從spi nor flash 啟動
		燒錄方式	調試串口
	Kernel	版本	linux 3.18
		支持的文件系統	jffs2/yaffs2/等
		下載方式	串口/網口
	Device Driver	Serial port	串口驅動
		Ethernet	10/100/1000M 以太網卡驅動
		USB host	USB 3.0 host 驅動
		USB device	USB 2.0 host 驅動
		INPUT	HDMI 輸入驅動
		I2S	I2S 總線驅動
		OUPT	HDMI 輸出驅動
		SPI	SPI 總線驅動
		AUDIO INPUT/OUTPUT	輸入/輸出聲卡驅動
		TCP/IP	提供完整的TCP/IP 協議
	配置系統和服務	Ifconfig/route等	用于網絡配置及相關服務程序
	文件系統	常用命令	cat、chmod、echo、free、top、kill、ls、zkdir、mount、ps、reboot、rm、lsmod、rmmod 等

工作環境

環境參數	min	典型值	max
商業級溫度	0℃	/	70℃
儲存溫度	-10℃	25℃	85℃
工作電壓	11.7V	12V	12.5V

功耗

典型電壓	典型電流	典型功耗
12V	TBD	TBD

技術支持及資料

1、開發資料

提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高 50%以上。
提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。
提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。
