1、雙核Cortex-A72 up to 1.8GHz
2、四核Cortex-A53 up to 1.4GHz
3、NPU up to 3.0TOPS
4、Mali-T860MP4 GPU
5、HDR10/HLG
6、H264 encoder
7、USB Type-C
產品介紹
1. 產品簡介
HT-RK3399Pro開發板是常州海圖信息科技股份有限公司推出的一款以瑞芯微 RK3399Pro 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-RK3399Pro集多種優勢于一身，強勁的處理器性能提供了強悍的視頻處理和編解碼能力，可以解碼4K H.264/H.265 60fps視頻，處理器提供了3.0Tops算力, 支持8bit/16bit運算，NPU性能可以代替海思HI3519AV100。
HT-RK3399Pro開發板采用16GB eMMC，DDR為4+2GB，RK3399Pro芯片性能見下表：
詳細參數 | |
CPU | ? 雙Cortex-A72+四Cortex-A53 大小核CPU結構 |
| ? 頻率高1.8GHz | |
GPU | ? Mali-T860MP4 GPU，支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 |
| ? 支持AFBC（幀緩沖壓縮） | |
NPU | ? 支持8bit/16bit運算 |
| ? 支持TensorFlow、Caffe模型 | |
內存 | ? 雙通道DDR3-1866/DDR3L-1866/LPDDR3-1866/LPDDR4 |
| ? 支持eMMC 5.1，SDIO3.0 | |
多媒體 | ? 支持4K VP9 and 4K 10bits H265/H264 視頻解碼，高達60fps |
| ? 1080P 多格式視頻解碼 (VC-1, MPEG-1/2/4, VP8) | |
| ? 1080P 視頻編碼，支持H.264，VP8格式 | |
| ? 視頻后期處理器：反交錯、去噪、邊緣/細節/色彩優化 | |
顯示 | ? 雙VOP顯示：分辨率分別支持4096x2160 及2560x1600 |
| ? 支持雙通道MIPI-DSI （每通道4線） | |
| ? 顯示支持：eDP 1.3（4 線，10.8Gbps） | |
| ? HDMI 2.0支持4K 60Hz顯示，支持HDCP 1.4/2.2 | |
| ? 支持DisplayPort 1.2 (4 線，支持4K 60Hz) | |
| ? 支持Rec.2020和Rec.709色域轉換 | |
接口 | ? 雙ISP像素處理能力高達13MPix/s，支持雙路攝像頭數據同時輸入 |
| ? 支持USB3.0 Type-C接口 | |
| ? 支持PCIe 2.1 (4 full-duplex lanes ) | |
| ? 內置低功耗MCU | |
| ? 支持8路數字麥克風陣列輸入 | |

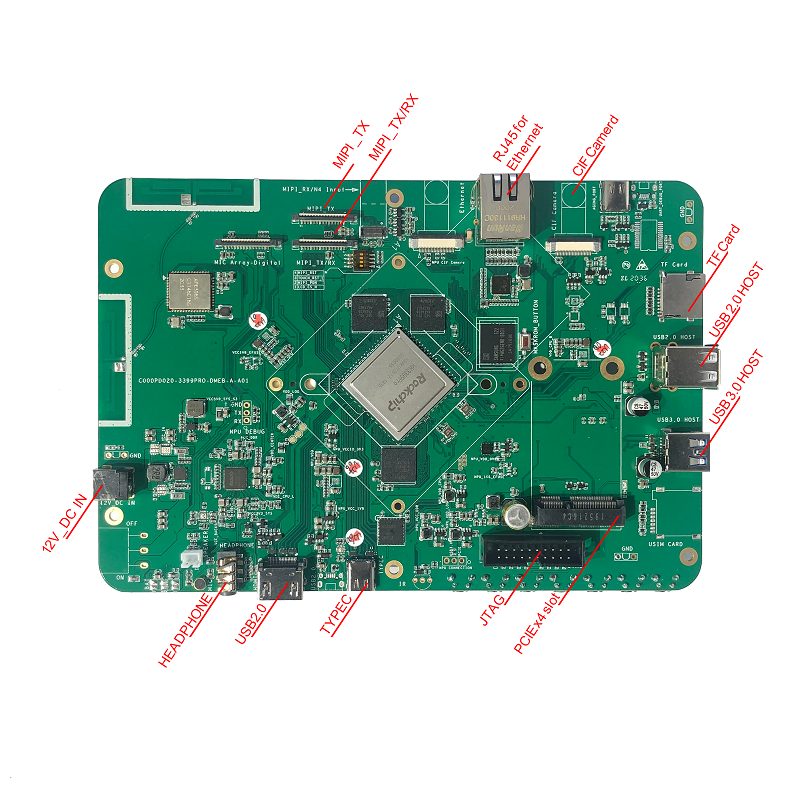

2、硬件規格參數
項目 | 類型 | 型號參數 | 說明 | |
核心配置 | 處理器 | RK3399Pro | MPU | l 雙核Cortex-A72 up to 1.8GHz l 四核 Cortex-A53 up to 1.4GHz |
GPU | Mali-T860MP4 | |||
NPU | 3.0TOPS | |||
存儲 | 內存 | DDR3 | DDR3*3 4+2GB | |
存儲 | EMMC | 16GB | ||
SPI FLASH | ||||
板載功能 | 電源 | 電源輸入 | DV12V/2A | |
按鍵 |
X7 | VOL+/VOL-/MENU/HOME/Recovery按鍵/RESET/POWER | ||
音頻輸入輸出 | MIC輸入 | MIC/LINEOUT | ||
USB | X3 | DEBUG、OTG、HOST | ||
Camera插座 | X2 | CIF Camera、MIPI Camera | ||
EDP擴展座 | X1 | 接edp屏輸出 | ||
LCM MIPI連接座 | MIPI信號輸出 | 接mipi屏輸出 | ||
MIC_ARRAY Interface擴展接口 | X1 | 進行MIC設備調試開發 | ||
PCIe x4 連接座 | X1 | 接PCIE設備調試開發 | ||
網口1 | MDI | 1000M/100M/10M | ||
JTAG Debug調試座 | X1 | 通過JTAG進行調試開發
| ||
HDMI | X1 | HDMI 2.0 輸出接口 | ||
IR接口 | X1 | 紅外遙控接收接口 | ||
TF | X1 | SDMMC 2.0/3.0 | ||
工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | |||
3、軟件規格參數
Linux |
Uboot | 版本 | U-Boot |
啟動方式 | 支持從eMMC 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 4.19 | |
支持的文件系統 | ext4 | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鐘驅動，保存系統時間 | ||
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB host 驅動 | ||
USB device | USB device 驅動 | ||
INPUT | Sensor 驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUTPUT | MIPI 輸出驅動 | ||
IR | IR驅動 | ||
SPI | SPI 總線驅動 | ||
eMMC | eMMC 驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
I2C | I2C驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
技術支持與服務
1、技術支持
協助判斷產品是否存在故障
開發板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
2、增值服務
根據用戶需求完成定制硬件及軟件開發
支持Linux系統定制
支持OEM/ODM定制
支持項目外包開發
