1、核心板引出資源豐富，尺寸為38*38
2、編解碼能力為2688x1536@30fps
3、算力達到1TOPS
產品簡介
HT-3516DV300核心板是以華為海思 Hi3516D 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3516D核心板集多種優勢于一身，支持 3D 去噪、圖像增強、動態對比度增強處理功能 ，支持視頻、圖形輸出抗閃爍處理 ，支持視頻 1/15～16x 縮放等功能。
HT-3516DV300核心板可支持支持2688x1536@30fps編碼，JPEG編碼、解碼能力16M(4608x3456) @10fps，集成神經網絡加速引擎，處理性能達 1.0Tops，集成智能計算加速引擎（含跟蹤、人臉校正），支持BT.601、BT.656、BT.1120視頻輸入接口，支持MIPI、LVDS/Sub-LVDS、HiSPi接口，集成 Audio codec，支持 16bit 語音輸入和輸出 ，支持 I2S 接口，支持對接外部 Audio codec。
產品規格
1、機械尺寸

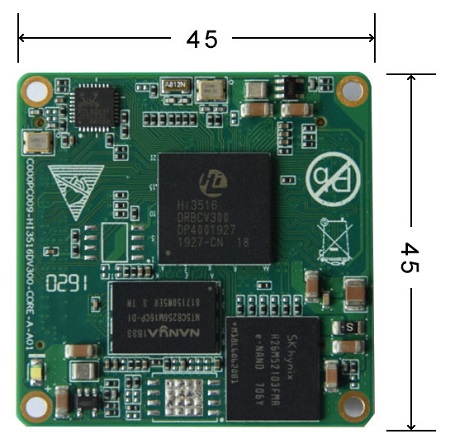

HT-3516DV300核心板-機械尺寸圖
2、資源描述
核心板連接器：
連接器型號（核心板） | J10,J11 CONN SOCKET 40x2/SM J12 CONN SOCKET 20x2/SM |
連接器型號（配套底板） | J1 BTB-0.5MM-20X2P-FEMALE J3,J4 BTB-0.5MM-40X2P-FEMALE |
引腳間距 | 0.5mm |
引腳數量 | 200 |
規格參數
硬件規格參數
項目 | 類型 | 型號參數 | 說明 | |
核心配置 | 處理器 | Hi3516DV300 | CPU | 雙核ARM Cortex-A7@ 900MHz |
32KB I-Cache，32KB D-Cache 256KB L2 Cache | ||||
支持 NEON 加速，集成FPU 處理單元 | ||||
存儲 | 內存 | DDR | DDR*2 256M*2 | |
NOR FLASH | 16M/32M可選 | |||
連接器 | BTB連接器 | 間距0.5mm，200Pin | ||
板載功能 | 電源 | DC3.3V | ||
以太網 | 1000M/100M/10M | |||
引腳功能 | 視頻輸入 | 1 | HDMI | |
視頻輸出 | 1 | MIPI_DSI（DSI_D0\1\2\3P、DSI_CKP\CKN）、HDMI_OUT | ||
音頻 | 1 | I2S數字接口 | ||
以太網 | 1 | 千兆(板載) | ||
UART | 3 | Uart0為系統debug接口，UART4與UART1_CTSN/RTSN復用 | ||
TF卡槽 | 1 | SDIO | ||
I2C | 4 | 部分與其他復用 | ||
SPI | 2 | 復用 | ||
MIPI_IN | 1 | MIPI_RX0（部分復用） | ||
MIPI_GPIO | ||||
USB2.0 | 1 | |||
RTC | 1 | CPU自帶，需要給VBAT供電 | ||
音頻輸出 | 1 | AC_OUTL、AC_OUTR | ||
音頻輸入 | 1 | AC_INL、AC_INR | ||
SENSOR | 2 | 部分復用（CLK、RSTN） | ||
ADC | 2 | CPU 資源 | ||
PWM | 1 | 硬件PWM IO | ||
工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | |||
軟件規格參數
Linux |
Uboot | 版本 | u-boot-2010.06 |
啟動方式 | 支持從SPI_NOR 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux-3.4 | |
支持的文件系統 | nfs/yaffs2等 | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
I2S | I2S 總線驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
工作環境
環境參數 | min | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、技術支持
l 協助判斷產品是否存在故障
l HT-3516DV300核心板產品軟硬件資源解釋
l 幫助正確地編譯與運行我們提供的源代碼
l 按照產品文檔資料，解決主板內出現的異常問題
2、增值服務
l 根據用戶需求完成定制硬件及軟件開發
l 支持Linux系統定制
l 支持OEM/ODM定制
l 支持項目外包開發
